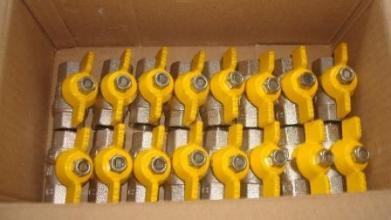

Pirinç gövde paslanmaz çelik kelebek kolu ve CE onaylı 1/2 inç pirinç küresel vana

Pirinç gövde paslanmaz çelik kelebek kolu ve CE onaylı 1/2 inç pirinç küresel vana

• ISO5211 standart tasarımını kullanan platformlar,
• Valf sapı O-ring PTFE contası, uzun sevice ömrü
• bağlantı: Dişli, Soket Kaynak, ve Butt kaynak
• Uygulanabilir ortam: su, yağ, gaz, nitroz, Asetik asit sınıfı
• Çalışma Basıncı: 1000 WOG
• Çalışma Sıcaklığı: -40 ~ 180 ℃ (-40 ila 400 ℉)

Özellikler:

Teknik özellik

- Nominal çap: 1/2 ”-25”

- Uygulanabilir Sıcaklık: -29 ℃ ～ 425 ℃ (çelik) -40 ℃ ～ 550 ℃ (paslanmaz çelik)

- Nominal basınç: 150 lbs, 300 lbs, 600Lb, 900 lbs, 1500lbs PN16 / 25/40/64/100/160, JIS 5K / 10K / 20K

- Uygulanabilir Ortam: su, gaz, yağ ve diğer aşındırıcı maddeler.

Uygulamalar standart

- Üretim standardı: API 608 / DIN / BS / JIS

- Yüz yüze boyut: ANSI B 16.10, API 6D / DIN / BS / JIS

- Flanş boyutu: ANSI B 16.5 MSS-SP-44 / DIN / BS / JIS

- Test: API 598 API 6D / DIN / BS / JIS

Kısa tanıtım:

Pirinç Küresel Vana Kağıt Değirmeni, İlaç Fabrikası, Enerji Santrali vb.

- Vidalanmış Kadın IS 554 / BS 21 / ISO 7'ye geçer.
- Tam Delikli, İki Parçalı Tasarım.
- Çeyrek Dönüş, Lever Kumandalı.
- Dövme Pirinç Sert Krom Kaplama Topu ile sağlanır.
- PTFE Gövde Halkaları ve Gland Ambalajı.
- Krom Kaplama Finish.

Test Basıncı (Hidrolik) Kabuk: 25 kg / cm²g (350 psig) Koltuk: 16 kg / cm²g (225 psig)

Yapı Malzemeleri
Parça Malzeme Spesifikasyonu Adı
Kök Dövme Pirinç 6912 Gr. fLB
Somun Karbon Çelik 1367 IS
Yıkayıcı Karbon Çelik 1367
Kolu Karbon Çelik 2062
Gövde ve Bezi Somunlu Dövme Pirinç 6912 Gr. fLB
Bez Ambalaj PTFE BS EN 12086-1
Bilyalı Dövme Pirinç 6912 Gr. fLB
Vücut Emniyet Halkası PTFE BS EN 12086-1
Kaput Dövme Pirinç 6912 Gr. fLB

Boyutlar / Boyutlar
Inç mm abcd
1/4 8 47 1/4 "37 90
3/8 10 47 3/8 "37 90
1/2 15 50 1/2 "40 90
3/4 20 58 3/4 "43 120
1 25 67 1 "51 120
1 1/4 32 76 1 1/4 "65 154
1 1/2 40 87 1 1/2 "72 154
2 50 104 2 "80 170
2 1/2 65 139 2 1/2 "102 250

Teknik özellik

Özellik:

- Vana Kökünün Anti-Patlama Yapısı

Valf içinden orta dereceden geçtiğinde, valf gövdesindeki basınç muhtemelen

gövdeyi dışarı itin, ya da valf tamiri durumundaysa, ortada basınç varsa

boşluğun, gövdenin veya aracın valfın sökülmesiyle kolayca uçabileceği görülmektedir.

insanlara zarar verebilir,

Olasılıkları önlemek için, bir kukla kulübü ambalaj ve itme yatağı yanmış

veya diğer nedenlerden dolayı ambalaj hasarlıdır, valf gövdesinde orta basınç

supap sapının kubbe çubuğunu üst conta yüzü ile yakın temas halinde yapacak

valf gövdesi.

Böylelikle, hasarlı paketleme pozisyonundan sızıntıyı önlemek için.

- Güvenilir Mühür Yapısı

Koltuk PTFE'den yapılmıştır. Çünkü koltuk ile top arasındaki temas alanı

orta boşluğun basıncının yükselmesiyle daha da yükselir,

Küçük Dirençli küresel vana, tüm valfın en küçük direncine sahiptir.

azaltılmış delikten, direnç hala azdır.

- Bilgi istemi

Küresel vana 90 ° dönüyor, hızlı açmak veya kapatmak için çalışıyor.

Açıklama:

Kısa tanıtım:

Küresel vana, API 608'e göre tasarlanmış ve üretilmiştir. Küçük kalibreli olduğunda, top kayan,

ve büyük kalibre olduğunda sabit top.

Yangın koruma yapısı ve antistatik cihazı vardır. Yaygın petrol, kimya, su

tedavi endüstrileri.

Özellikler:

- Vana Kökünün Anti-Patlama Yapısı

Valf aracılığından geçerken, valf gövdesindeki basınç muhtemelen gövdeyi dışarı itebilir veya

Valf tamiratta olduğunda, orta boşlukta basınç varsa, gövde veya besiyeri kolayca görünür

Valfın sökülmesi üzerine, insanın yaralanmasına neden olabilecek şekilde uçar,

olasılıklar, kukla bir kulüp paketleme ve itme yatağı yanmış veya ambalajı diğer nedeniyle hasar görmüş

Vana gövdesindeki basıncın sebebi, valf gövdesinin kukla köprüsünü yakın temasta meydana getirecektir.

Vana gövdesinin üst conta yüzü ile. Böylelikle hasarlı ambalajdan orta sızıntıyı önlemek için

konumu.

- Güvenilir Mühür Yapısı

Koltuk PTFE'den yapılmıştır. Çünkü koltuk ile top arasındaki temas alanı daha yüksek olur

orta boşluğun basıncının yükselmesiyle, Küçük Dirençli küresel vana tümünün en küçük direncine sahiptir.

Valf, azaltılmış delik durumunda, direnç hala azdır.

- Bilgi istemi

Küresel vana 90 ° dönüyor, hızlı açmak veya kapatmak için çalışıyor.
